[실패] 엘지 손연재 에어컨(LG FNQ165DMPW) 풍향조절판 모터 교체

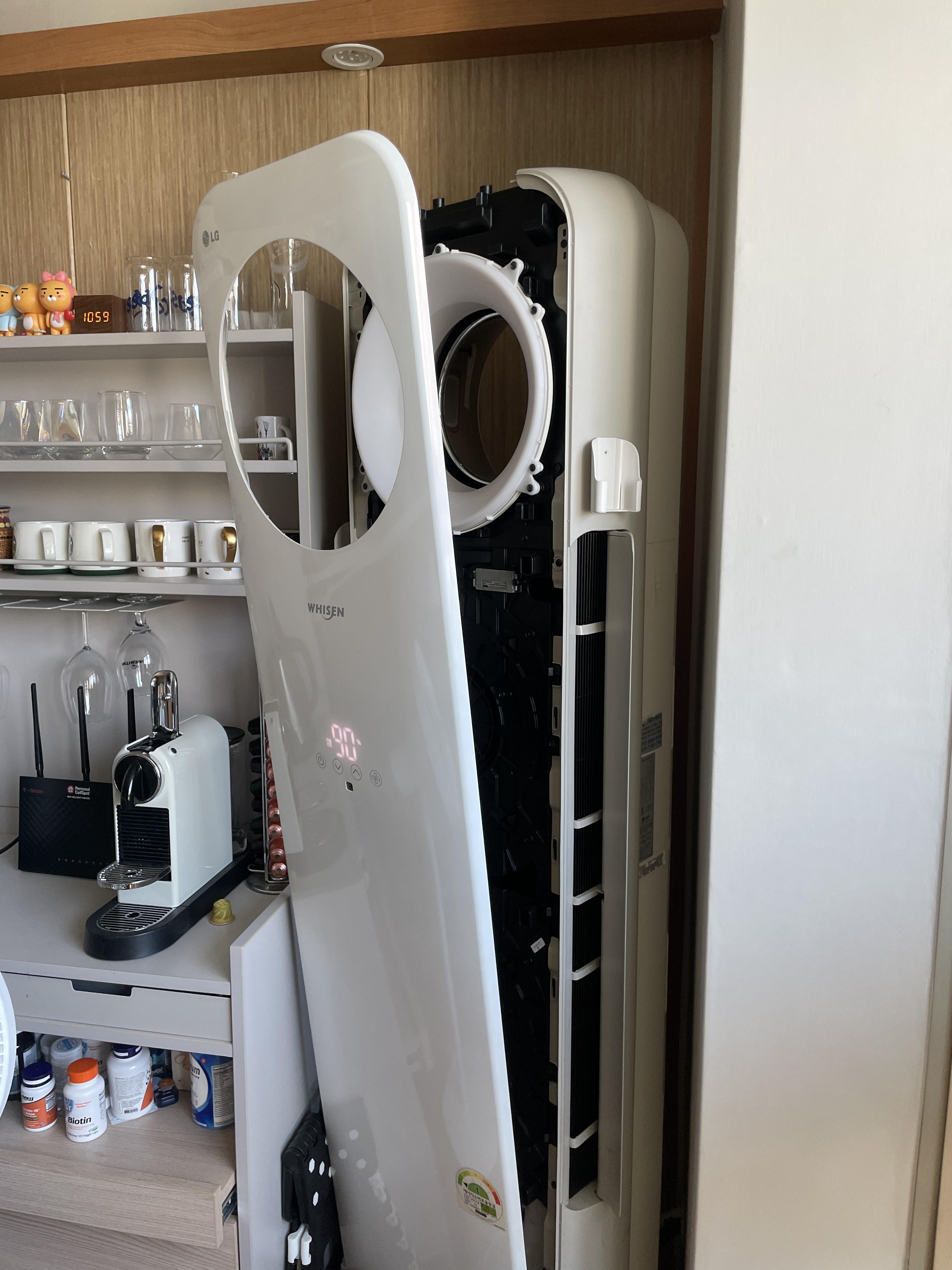

에어컨을 분해한다.

에어컨 하단부 제어 보드에서 모터 커넥터를 탈거.

여기서 결론적으로 제어보드가 고장나면 모터 교체해봐야 소용없다. CN-LOW/VANE 표기되어있는 커넥터가 오른쪽 모터 제어다. 좌우를 왔다갔다 하는 신호를 보내야하는데 우측으로 돌아가는 신호만 보내는 것 같다.

좌우 풍향 조절 모터는 스테핑모터로 품명은 24BYJ48이다. 아두이노로 제어 실습할 때 많이 쓰는 것 같다.

일단 인터넷에서 구한 모터랑은 커넥터 형상이랑 와이어링이 안 맞는다.
아래는 기존 모터의 전, 후 기판 패턴이다.

아래는 새로 산 모터의 기판 패턴이다.

아래는 정리한 그림이다.

결론적으로 색상만 맞추면 된다.
이걸 몰라서 모터 두 개 다 분해했다

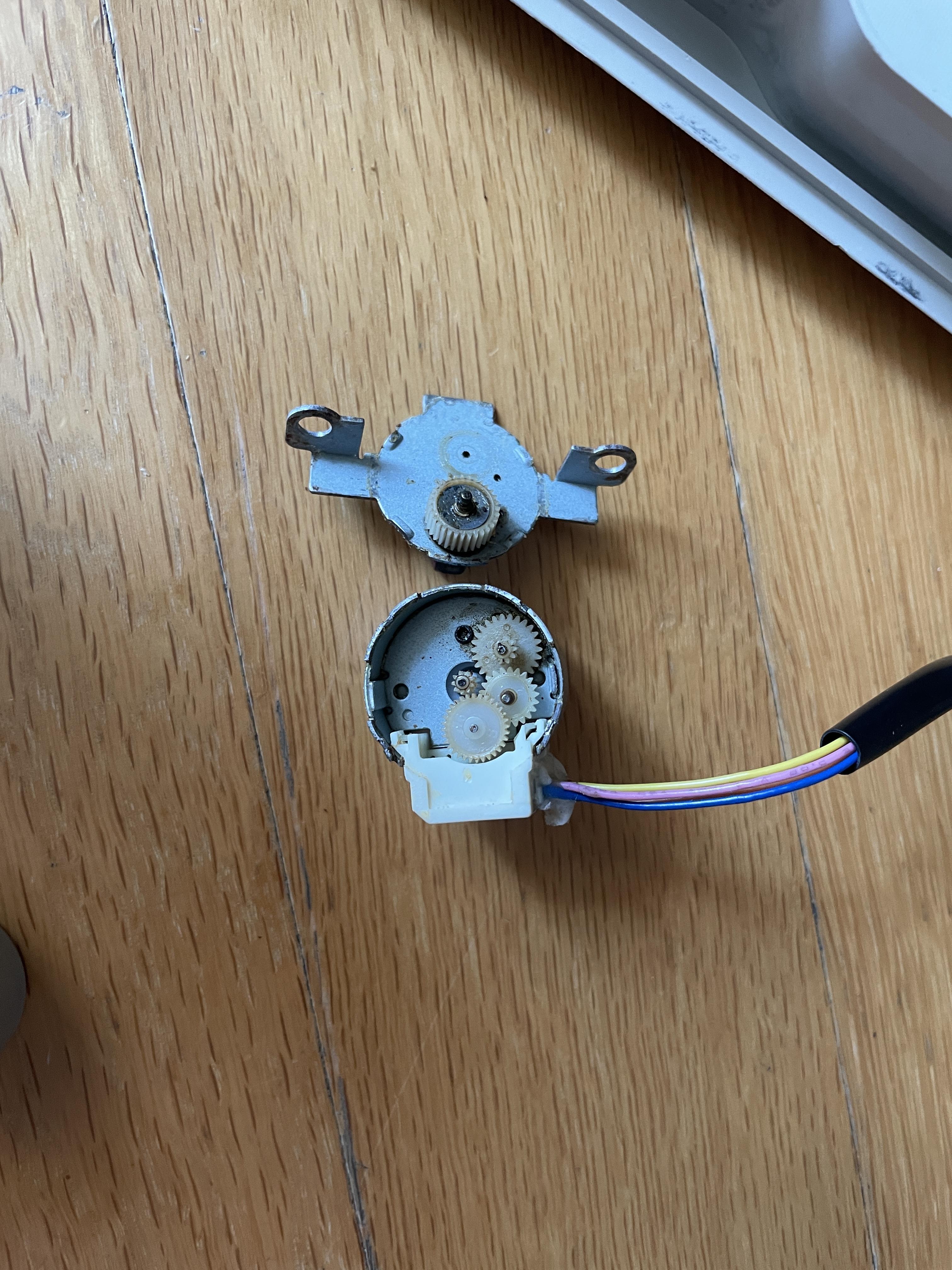

아래는 24BYJ48 스테핑 모터의 분해 사진이다. 누군가에게는 도움이 되겠지.
구성은 간단하다. 고정자는 도넛모양 영구자석. 회전자는 해바라기를 꺾은 모양 철판. 그 주위로 코일. 코일은 상 하 2개, 각 코일은 3개의 심이 나와 2개로 제어한다.

재결선 후 테스트하면 왼쪽 커넥터는 되는데 오른쪽 커넥터는 안 된다.

기판에 보면 10핀짜리 옵션에 있는데 거기 끼면 돌아간다. 근데 너무 많이 돈다. 옵션 사양으로 다른 형태의 풍향 조절판을 달려고 했던 것 같다.
